端口的使用

端口初始化

注意：以下文章所使用的单片机为IAP15W4K58S4

  在上一篇文章当中，我们介绍了编写程序控制单片机以实现流水灯的几种方法。

  在最后一种方法当中，出现了这样的几行代码：

P0M0=0X00;P0M1=0X00;   //这里对I/O口进行初始化
P1M0=0X00;P1M1=0X00;
P2M0=0X00;P2M1=0X00;
P3M0=0X00;P3M1=0X00;
P4M0=0X00;P4M1=0X00;

  相关的内容在<STC15.h>这个头文件当中已有详细说明：

sfr P0M0        =   0x94;   //0000,0000 端口0模式寄存器0
sfr P0M1        =   0x93;   //0000,0000 端口0模式寄存器1
sfr P1M0        =   0x92;   //0000,0000 端口1模式寄存器0
sfr P1M1        =   0x91;   //0000,0000 端口1模式寄存器1
sfr P2M0        =   0x96;   //0000,0000 端口2模式寄存器0
sfr P2M1        =   0x95;   //0000,0000 端口2模式寄存器1
sfr P3M0        =   0xB2;   //0000,0000 端口3模式寄存器0
sfr P3M1        =   0xB1;   //0000,0000 端口3模式寄存器1
sfr P4M0        =   0xB4;   //0000,0000 端口4模式寄存器0
sfr P4M1        =   0xB3;   //0000,0000 端口4模式寄存器1
sfr P5M0        =   0xCA;   //0000,0000 端口5模式寄存器0
sfr P5M1        =   0xC9;   //0000,0000 端口5模式寄存器1
sfr P6M0        =   0xCC;   //0000,0000 端口6模式寄存器0
sfr P6M1        =   0xCB;   //0000,0000 端口6模式寄存器1
sfr P7M0        =   0xE2;   //0000,0000 端口7模式寄存器0
sfr P7M1        =   0xE1;   //0000,0000 端口7模式寄存器1

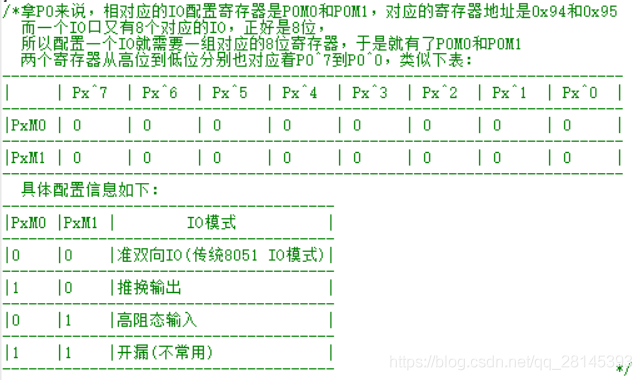

  上述代码在STC的官方资料当中有介绍，根据资料介绍，每一个i/o口由2个控制寄存器中的相应位控制每个引脚工作类型。

注意：该图片来自文章关于STC15系列的IO口如何配置—简单易懂超详细

I/O口的四种工作类型

  STC15单片机最多拥有62个I/O口，相对应的，每个I/O口都有四种工作方式。分别是：准双向口、推挽输出、高阻输入和开漏。

  具体的概念介绍可以参考以下几篇文章：

GPIO输入输出各种模式（推挽、开漏、准双向端口）详解

STC15单片机I/O口的四种模式

关于STC15系列的IO口如何配置—简单易懂超详细

单片机IO口科普：推挽输出、开漏输出详解

  欸，其实就是我模电学的不好，本来还想细讲的，结果发现根本看不懂这几篇文章。所以这个知识点先放在这里，等我哪天把模电的坑补回来了再细说这四个工作模式。

  真是歪了个比巴卜的……
