1602液晶显示（下）

字符型液晶显示模块指令集

上一篇文章中讲到关于初始化液晶屏部分时，出现了以下部分。

LcdWrCmd(0x38);
LcdWrCmd(0x0C);
LcdWrCmd(0x01);
LcdWrCmd(0x06);

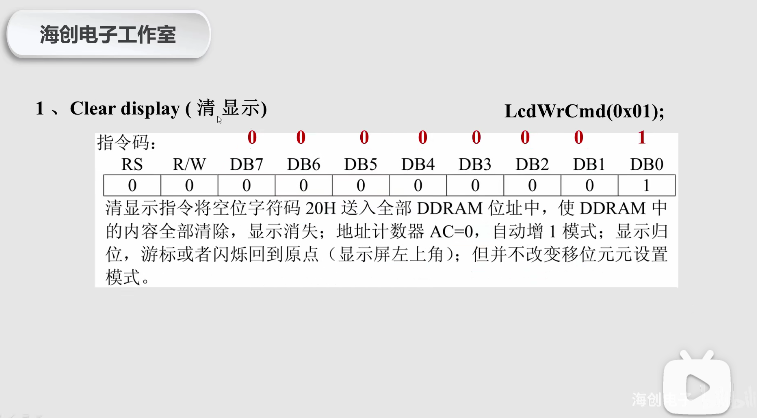

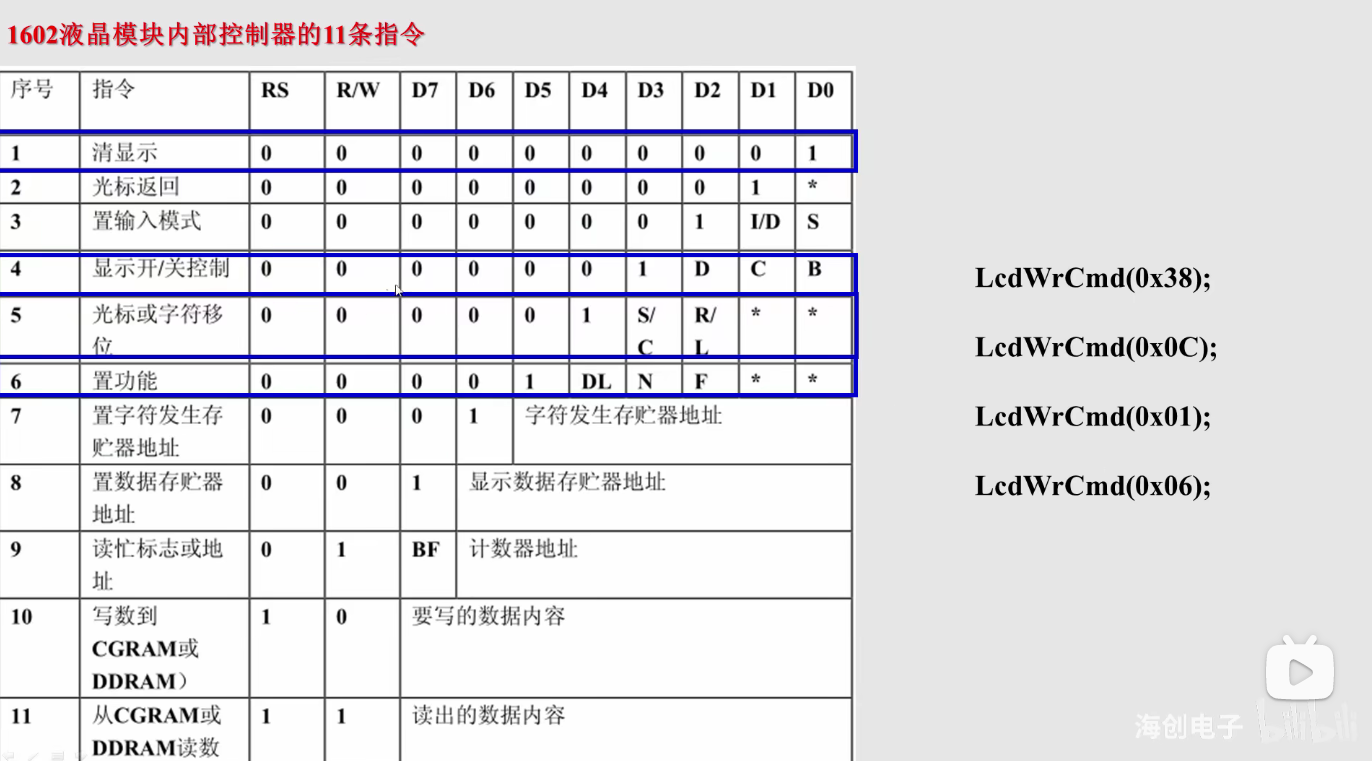

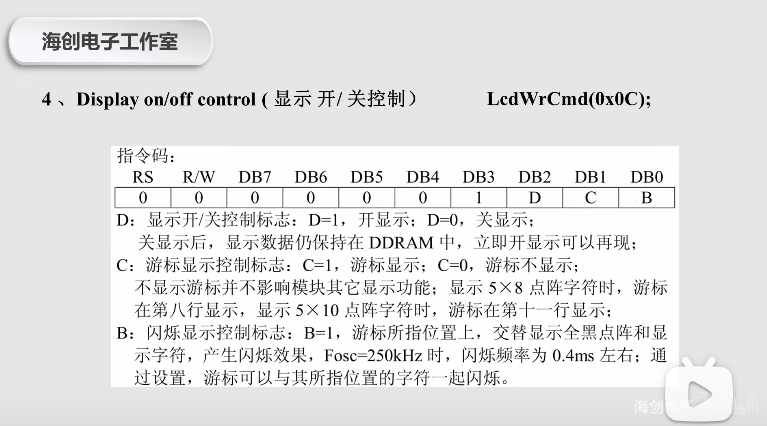

事实上这里的十六进制数并不是凭空产生的，根据资料里的指令集可以得到相应的指令码，根据需要利用指令码向液晶屏发送相关的命令。

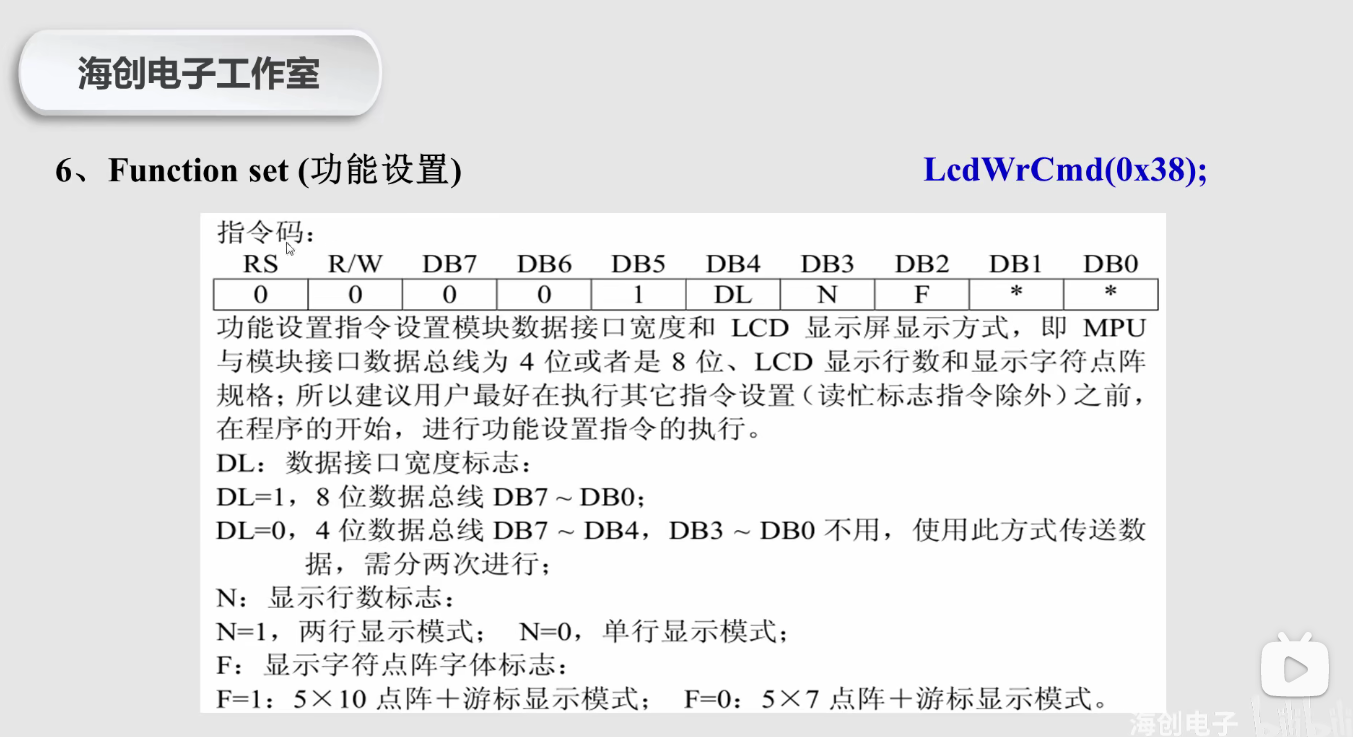

需要说明的是，当DL=1时，使用的是8位数据总线DB7-DB0，即所有的8个IO口。同理，当DL=0时，使用的是4位数据总线，即DB7-DB4，DB3-DB0不用，用此方式传送数据，需要分两次进行。

DB1与DB0两个位是 * ，表示无论是0或是1都是可以的。

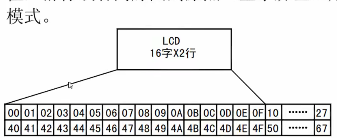

上图的00、01、02等地址就是DDROM的地址。

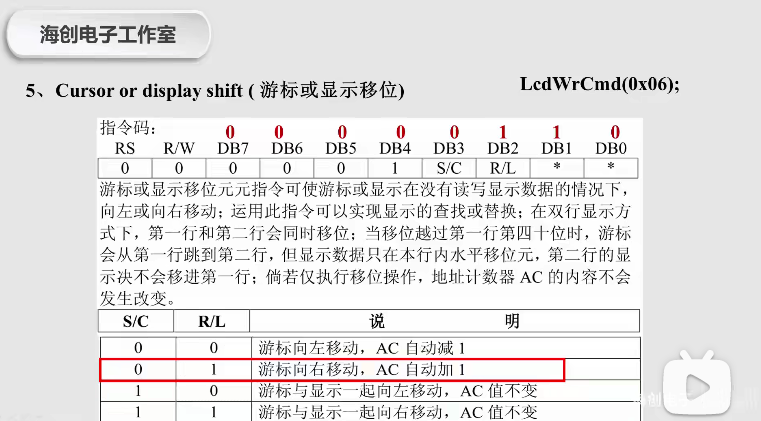

地址计数器AC=0时为自动增一模式，这里指的是地址自动增一。如果不是自动增一模式，假设在地址00内表示A,当接下来若表示B时，会把原来的A给覆盖掉。在地址自动增一的情况下，B会被发送到地址01当中。
