多位数码管的动态显示（上）

单片机课程代码详解

提示：撰文本文的目的是为了学习交流，仅供参考，不保证其正确性。

  废话少说，上代码！

#include <STC15.H>

#define u8 unsigned char   //将unsigned char重定义为u8，下面一行同理
#define u16 unsigned int

#define PLed P2   //将单片机的P2口用PLed表示，下面两行同理
#define PSeg P4
#define PSel P6

u8 code SegCode[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92
				  ,0x82,0xf8,0x90,0xbf,0xff,0x8c};
				  //定义一个名为SegCode的数组，用来存放多位数码管的字形码

u8 DisBuff[4]={10,10,10,10};  //该数组用来存放Sec处理后的数据

void DelayNms(unsigned int i);  //声明子函数，下面两行同理
void Display();
void ToDisBuff();

u8 Sec;

void main ()
{
		u8 s;
		while (1)
		{
		for(Sec=0;Sec<100;Sec++)
		{
			ToDisBuff();
			for(s=0;s<100;s++)  //这里的for循环目的是为了延时
			Display();
		}
	}
}
void DelayNms(unsigned int i)  //延时函数，用于延时
{
	unsigned int j;
	while(i--)
	for(j=0;j<100;j++);
}

void Display()   //动态显示函数
{
	u8 i;
	for (i=1;i<4;i++)
	{
		PSel=0x00;  //位选段置零，即没有选择哪一位点亮
		PSeg=SegCode[ DisBuff[i] ];
		PSel=0x01<<i;
		DelayNms(1);
	}
}
void ToDisBuff()  //数据处理函数
{
	DisBuff[2]=Sec/10;
	DisBuff[3]=Sec%10;
}

  我们按照主函数的运行顺序一一介绍各个子函数的作用。

主函数

for(Sec=0;Sec<100;Sec++)
	{
		ToDisBuff();
		for(s=0;s<100;s++)
		Display();
	}

  这里的for循环语句，我们可以看到这里Sec被设置初值为0，一共要循环100次（即0-99），这与我们要实现的0-99动态显示这一功能有关。

数据处理函数

void ToDisBuff()
{
	DisBuff[2]=Sec/10;
	DisBuff[3]=Sec%10;
}

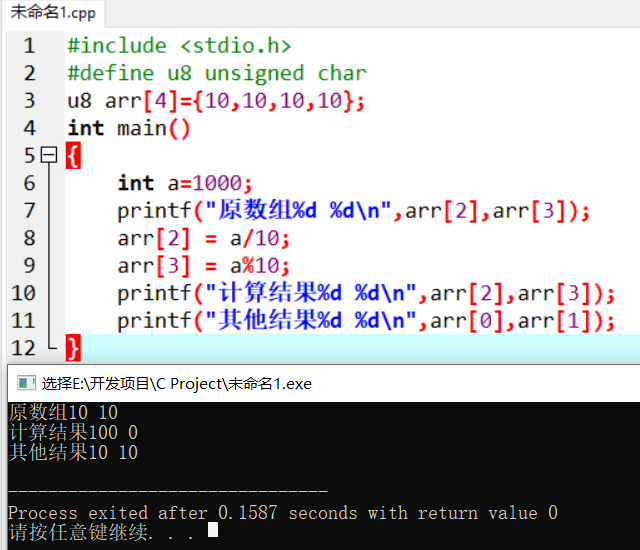

  这里的ToDisBuff函数，目的是将for循环当中的Sec进行处理。当for循环开始时，Sec的值为0.经过算式Sec/10（这里是除法运算，计算结果为商，例如25/7的结果为3），得出结果为0，并将0这个结果存入DisBuff[2]。此时在数组DisBuff当中，下表为2的数已经不是10了，而是0。下一句同理，将计算后的值存入DisBuff[3]当中。这里可以自己简单的写一段C代码来证明一下：

动态显示函数

void Display()   //动态显示函数
{
	u8 i;
	for (i=1;i<4;i++)
	{
		PSel=0x00;  //位选段置零，即没有选择哪一位点亮
		PSeg=SegCode[ DisBuff[i] ];
		PSel=0x01<<i;
		DelayNms(1);
	}
}

  这里的for循环总共循环四次，原因应该是因为本数码管为四位数码管。for循环第一次开始循环时，PSeg开始调用数组SegCode当中的字形码，DisBuff[i]是为了控制字形码数组的角标，当i=1时，得出DisBuff[1]，DisBuff[1]的值为10，即PSeg=SegCode[10]（0xff），接着PSel位选段向左位移1位（因为i=1），之后用延时函数进行延时。

提示：事实上也可以直接将DelayNms(1);这句改为DelayNms(100);，然后再将主函数里的for(s=0;s<100;s++)注释掉也能达到同样效果。

  因为在这里使用的是共阳数码管，点亮是低电平有效。所以当PSeg=0xff时，数码管不点亮。

  当循环到第二次时，此时i=2。PSeg=SegCode[DisBuff[2]]=SegCode[0]（0xc0）。接着位选段向左移动2位，在数码管的第三位显示数字0，随着循环的进行依此类推，最终形成了0-99的动态显示。
